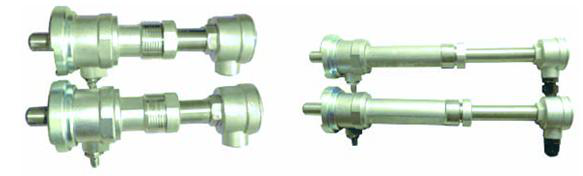

Compteur d'écoulement d'insertion à ultrasons
Le capteur d'écoulement d'insertion à ultrasons se réfère au tuyau mesuré à l'aide de l'outil d'ouverture spécial sans arrêter la production dans le forage en ligne, est une méthode d'installation que le capteur et le milieu mesuré sont en contact direct pour atteindre une mesure de l'écoulement, le capteur résout le signal et le capteur de liaison extérieure dans le problème de l'atténuation du pipe diamètre, aucune perte de pression, etc. Le matériau du tuyau est en acier au carbone ou en acier inoxydable peut être soudé directement pour l'installation, le pipeline ne peut pas être directement soudé, comme une fonte spéciale, l'acier en verre, le cerceau carré, le tuyau de ciment en PVC doivent être équipés d'un tuyau spécial peuvent être installés, afin d'éviter les fuites. Lors de la commande, veuillez fournir le diamètre exact ou la circonférence du tuyau testé.
Modèle et données techniques:
Paramètre technique | Type d'insertion standard (Droit) | Type d'insert étendu (pour le tuyau de ciment) |
Calibre applicable | DN80 mm au-dessus | |
Matériel | Vanne à billes et sonde: acier inoxydable 316L; Base de soupape à billes: acier en carbone ordinaire (acier inoxydable en option) | |
Fréquence de fonctionnement | 1 MHz | |
Méthode d'installation | Méthode z | |
Température applicable | -40℃ ~ 160 ℃ | |
Taille de trou | Φ 19 mm （ L'installation consiste à utiliser l'ouvre-trous spécial fourni par le fabricant et peut être installé avec une pression sans arrêter la production) ） | |
cote de pression | 1,6 MPA （ Pression d'installation <0,8 MPA） | |
Protection des niveaux | IP68 （peut être trempé dans l'eau ， profondeur de l'eau ≤ 3 mètres） | |
Espace d'installation | Mur latéral à la paroi du tuyau ≥ 550 mm | Mur latéral à tuyau wal≥700 mm |
Longueur | 186 mm | 330 mm |
Type de support | Un liquide unique, uniforme et régulier capable de transmettre des ondes ultrasoniques, telles que l'eau, l'eau de mer, les eaux usées, l'alcool et diverses huiles. | |
Turbidité moyenne | ≤ 20000 ppm, la teneur en bulles est petite | |
Tuyau applicable | Acier en carbone, acier inoxydable, fonte, cuivre, PVC, aluminium, acier en verre et autres tuyaux uniformes et denses, permettant la doublure. | |
Câble de signalisation | 100 mètres au-delà du câble spécial SEYV75-2 à blindage spécial recommandé, peut être allongé à 300 mètres, le câble de câblage doit être appliqué pour augmenter l'anti-interférence du boîtier métallique, le câble et le câble et non parallèle, essayez d'éviter l'interférence de fréquence. | |
* Tous les produits peuvent être personnalisés en fonction des exigences du client.
Weifang Jude Electronic Co., Ltd est un fabricant de composants en céramique piézoélectrique , nous sommes engagés dans cette industrie depuis 20 ans, nous avons notre propre personnel technique expérimenté, nous obtenons la certification ISO 9001.
Nous coopérons avec les universités nationales de première classe, établissons une salle de R&D en céramique piézoélectrique professionnelle, avec tout ce soutien, nous pouvons fournir la meilleure qualité de produit et le meilleur service.
Institut de recherche et développement: www.xjtcyjy.com
Certification:
Usine:
Expédition:
La plupart de nos produits sont livrés à Client by Air via Express Company ,
comme DHL , UPS , TNT , EMS etc. .
.
Contactez-nous:
E-mail: sales@pztceramics.com
Web: www.pztceramics.com
