Capteur de pression piézoélectrique: révolutionner la mesure de la pression

Qu'est-ce qu'un capteur de pression piézoélectrique?

Un capteur de pression piézoélectrique est un capteur spécialisé qui exploite l'effet piézoélectrique, qui est la génération d'une charge électrique dans certains matériaux lorsqu'il est soumis à une contrainte ou une pression mécanique. Ces capteurs utilisent ce phénomène pour mesurer la pression en surveillant la tension générée à travers l'élément piézoélectrique lorsque la pression est appliquée. Ils sont connus pour leur robustesse et trouvent une large application dans divers contextes industriels.

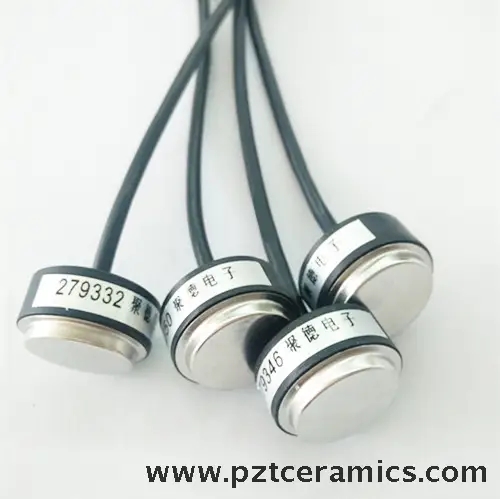

Capteur de pression piézoélectrique

Les capteurs de pression piézoélectrique sont des composants électroniques capables de convertir l'entrée mécanique ou thermique en signaux électriques. Leur fonctionnement est basé sur le principe du couplage électromécanique, où ils mesurent les forces et les pressions, ainsi que des paramètres tels que l'accélération, la température et la déformation, en convertissant les données acquises en charge électrique.

Ces capteurs sont couramment utilisés dans les applications qui impliquent des mesures de flexion, de toucher, de vibrations et d'impact. Ils ont une pertinence dans divers domaines, notamment les soins de santé, l'aérospatiale, l'électronique grand public et l'instrumentation nucléaire. Leur signification réside dans leur capacité à atténuer l'impact de la contrainte mécanique et de la pression sur les systèmes électroniques et électromécaniques.

Les fils délicats et les connexions de liaison sont souvent vulnérables à la contrainte, ce qui peut entraîner des défaillances intermittentes et des dysfonctionnements du système, en particulier dans les scénarios impliquant un choc et un impact d'impulsion. Les capteurs de pression piézoélectrique jouent un rôle crucial dans la détection et l'atténuation de ces problèmes, prolongeant ainsi la durée de vie et la fiabilité des systèmes électroniques et électromécaniques.

Caractéristiques du capteur de pression piézoélectrique

L'importance des capteurs de pression piézoélectrique dans le domaine de la mesure de la pression réside dans leurs nombreux avantages:

Sensibilité élevée: les matériaux piézoélectriques sont extrêmement sensibles aux changements de pression, ce qui rend ces capteurs adaptés à des mesures de pression précises et précises, même dans des environnements dynamiques.

Plage de pression large: les capteurs de pression piézoélectrique peuvent être conçus pour fonctionner à travers une large gamme de pressions, de très faibles à des pressions extrêmement élevées, ce qui les rend polyvalentes pour diverses applications.

Temps de réponse rapide: les capteurs piézoélectriques ont des temps de réponse rapides, ce qui est crucial dans les applications où les changements de pression se produisent rapidement ou de manière inattendue, comme dans les tests d'impact ou la surveillance des ondes de choc.

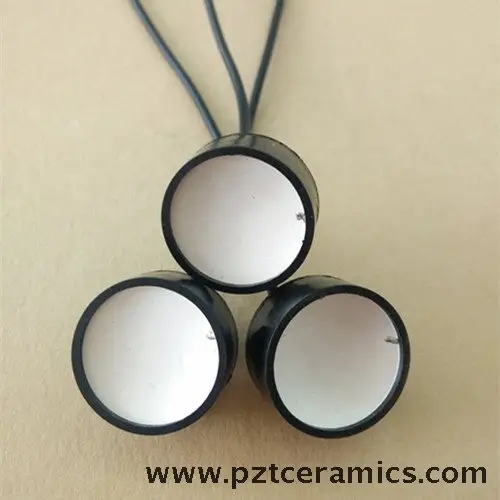

Capteur à ultrason en céramique piézoélectrique

Durabilité: les capteurs de pression piézoélectrique sont robustes et peuvent résister à des conditions environnementales sévères, y compris des températures extrêmes, des vibrations et des chocs, ce qui les rend adaptés aux applications industrielles et automobiles.

Compact et léger: ces capteurs sont compacts et légers, ce qui les rend faciles à intégrer dans les systèmes et les appareils où l'espace est limité.

Faible consommation d'énergie: les capteurs de pression piézoélectrique consomment une puissance minimale, ce qui est avantageux dans les dispositifs ou les applications opérés par batterie où l'efficacité énergétique est critique.

En résumé, les capteurs de pression piézoélectrique jouent un rôle vital dans la mesure de la pression en raison de leur sensibilité, de leur durabilité et de leur aptitude à une large gamme de conditions de pression. Ils sont devenus des outils indispensables dans les industries et les applications où des données de pression précises et fiables sont essentielles pour la sécurité, le contrôle de la qualité et l'optimisation des performances.

Comment fonctionne le capteur de pression piézoélectrique?

Le capteur de pression piézoélectrique est un capteur qui mesure la pression à travers l'effet piézoélectrique. L'effet piézoélectrique est le phénomène par lequel certains matériaux génèrent une charge électrique lorsqu'ils sont soumis à une pression ou à une contrainte.

Les capteurs de pression piézoélectrique sont généralement en matériaux piézoélectriques, tels que la céramique piézoélectrique ou les polymères piézoélectriques. Lorsque une pression externe est appliquée au capteur, le matériau piézoélectrique subit une légère déformation. Cette déformation provoque la séparation des charges positives et négatives dans le matériau piézoélectrique. Des charges positives seront concentrées dans une zone et des charges négatives dans une autre zone.

Cette séparation de charges crée une différence de potentiel qui peut être mesurée à l'aide d'électrodes connectées à travers le matériau piézoélectrique. Le circuit de mesure convertit la différence de potentiel en un signal de tension pour fournir une mesure de la valeur de pression.

Selon les changements de pression, le degré de déformation du matériau piézoélectrique changera également en conséquence, entraînant des changements de différence de potentiel. En mesurant le changement de différence de potentiel, la quantité de pression exercée par le monde extérieur peut être obtenue.

Pour résumer, le principe de travail du capteur de pression piézoélectrique est basé sur l'effet de la séparation des charges produits par le matériau piézoélectrique lorsqu'il est soumis à la pression, et la pression est calculée en mesurant le changement de différence de potentiel.

Application du capteur de pression piézoélectrique

Un capteur de pression piézoélectrique est un capteur qui utilise l'effet piézoélectrique pour mesurer la pression. Il dispose d'un large éventail d'applications, notamment une surveillance industrielle, médicale et environnementale.

Dans le domaine industriel, le capteur de pression piézoélectrique peut être utilisé pour mesurer et surveiller la pression de divers fluides et gaz. Il peut être utilisé dans les systèmes de contrôle des processus industriels et d'automatisation, tels que les systèmes de fabrication, de climatisation et de chauffage automobile, d'équipements hydrauliques et pneumatiques, etc. Le capteur est largement utilisé dans les environnements industriels en raison de sa haute précision, de sa réponse rapide et de sa résistance à la corrosion.

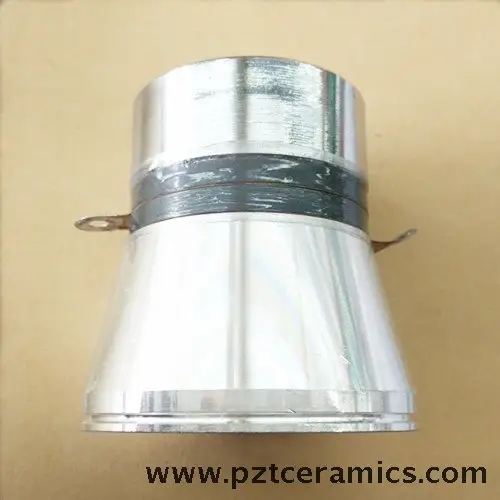

Capteur de nettoyage à ultrasons pour le nettoyage industriel

Dans le domaine de la surveillance environnementale, le capteur de pression piézoélectrique peut être utilisé pour mesurer la pression atmosphérique, le niveau de liquide, la pression du sol, etc. Il peut être utilisé dans des champs tels que l'observation météorologique, la surveillance hydrologique et l'exploration géologique. De plus, il peut également être utilisé pour la surveillance de la structure des bâtiments, comme la mesure de la pression du fond de teint et de la pression du vent des bâtiments.

Détection de marine transducteur ultrasonique

Dans le domaine médical, le capteur de pression piézoélectrique peut être utilisé dans les équipements médicaux et les systèmes de surveillance. Il peut être utilisé pour mesurer les paramètres physiologiques tels que la pression artérielle, la pression respiratoire et la capacité de pompage cardiaque pour aider les médecins à diagnostiquer et à traiter. De plus, il peut également être utilisé pour surveiller la distribution de la pression du patient dans le lit pour prévenir les ulcères de pression causés par le repos au lit à long terme.
