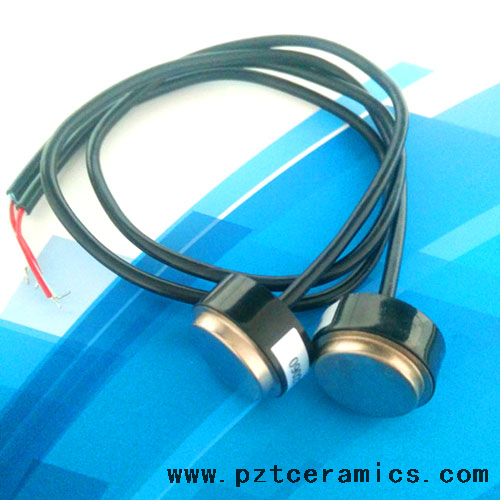

capteur de débitmètre à ultrasons


enquête Ajouter au panier

Description du produit

Capteurs de flux d'eau de chaleur par ultrasons

Capteur de débitmètre à ultrasonspositionné sur la paroi du tube génère des ondes ultrasonores, qui sont ensuite transmises dans le liquide en diagonale dans la direction du flux. Un transducteur piézoélectrique émettant et recevant à différents moments est nécessaire pour cette méthode de mesure. La mesure du débit par ultrasons distingue deux principes de mesure différents: l’effet Doppler et l’analyse du temps de propagation.

Marque:	JUDE
Numéro de modèle:	JDCR-14002
Matériel:	PZT-5
Matériel pour rabat:	Matière plastique et métal inoxydable
MOQ:	Négociable
Capacité d'approvisionnement:	10000 paires / mois
Emballage:	34 × 32 × 24mm / carton, environ 5 kg / ctn
Paiement:	T / T, L / C
Ordre Heure de livraison:	Dans les 30 jours ouvrables
Transport:	Par voie aérienne via une compagnie exprès, comme DHL, TNT, UPS, EMS

Modèles et données techniques:

Type	Fréquence centrale	Sensibilité	Réplique	Ratio de retour	Température de fonctionnement	Capacitance	Impédance
JDRC-14001	960 ±5KHz	> 35dB	<10Bus	> 0,6 mv	10 -90	1200pf ± 10%	<100Ω
JDRC-14002	960 ± 5KHz	> 35dB	<10Bus	> 0,6 mv	10 -90	1200pf ± 10%	<100Ω
JDRC-14003	960 ± 5KHz	> 35dB	<10Bus	> 0,6 mv	10 -90	1200pf ± 10%	<100Ω

Matériel pour rabat:Matériau plastique

Métal inoxydable

图片 1.png

Spécification électrique:

type	JDRC-14002	Impédance de résonance	<100Ω	Sensibilité	> 35db
capacitance	1200PF ± 10%	Fréquence centrale	960KHz ± 10KHz	Retour radio	> 0,6 mv
Réplique	<10Bus	Température de travail	0 ° C-95 ° C	Méthode de scellement	Rempotage en résine époxy
Résistance à la pression	> 3,0 MPa	Degré de protection	IP68	Position de leader	Centre du capteur

Remarque:Tous les matériaux sont conformes aux exigences de protection de l'environnement,alors que la céramique piézoélectrique est exempte de restriction du plombn.

Paquet:

PCS / CTN

Plaque d'emballage

(cm)

Boite d'emballage

(cm)

Poids brut

( Kg )

Poids net

( Kg )

500

32,5 × 30 × 3,5

34 × 32 × 26

6.3

5.6

Remarque：

1. Condition de stockage: -25 ° C ～ 11 ° C.

2. Veuillez prendre en compte la fonction anti-interférences lors de la conception du circuit de conduite

3. Il est suggéré que la tension d’alimentation soit inférieure à 5 Vpp.

4. Température de fonctionnement: 0 ° C ～ + 95 ° C.

5. L'endurance de pression maximale est de 3,0 MPa.

* Tous les produits peuvent être personnalisés en fonction des besoins du client.

Weifang Jude Electronic Co., Ltd est un fabricant decomposants céramiques piézoélectriques, nous sommes engagés dans cette industrie depuis 20 ans, nous avons notre propre usine, du personnel technique expérimenté, nous obtenons la certification ISO 9001.

Nous coopérons avec les universités nationales de premier ordre, établissons une salle de R & D en céramique piézoélectrique professionnelle, avec tout ce soutien, nous pouvons fournir la meilleure qualité de produit et le meilleur service.

Salle de recherche et développement:

Image d'équipement:machine automatique de presse de comprimé de précision

machine automatique de presse de comprimé de précision

Certification:

Usine:

Livraison:

La plupart de nos produits livrés au client par voie aérienne via une société de messagerie, comme DHL, UPS, TNT, EMSetc.
Temps de transport: une semaine peut arriver au bureau du client après l'envoi de notre part.
Nous avons assez de mousse d'emballage intérieur et d'emballage de peau.
