Le filtre en céramique est un nouveau type d'équipement de séparation solide à haute efficacité et à économie d'énergie, qui est largement utilisé dans les processus de production minière. La plaque de filtre en céramique est le composant central du filtre en céramique. La céramique poreuse composite est utilisée comme nouveau milieu filtre. La plaque de filtre en céramique doit être nettoyée dans le temps et efficacement pour exercer l'efficacité de production maximale du filtre en céramique. L'application de la boîte de vibration de nettoyage à ultrasons dans le filtre en céramique réalise l'effet de nettoyage qui ne peut pas être réalisé par l'équipement de nettoyage et les solvants conventionnels. La boîte de vibration et le décapage forment un système de nettoyage combiné, qui garantit pleinement la douceur des micropores de la plaque de céramique et la haute efficacité de filtration.
Le nettoyage des plaques de filtre en céramique peut être divisé en méthodes physiques et méthodes chimiques. Les méthodes physiques incluent le lavage arrière, le nettoyage à ultrasons; Les méthodes chimiques comprennent l'oxydant, le nettoyage acide-base, etc. En général, il est adopté en fonction de la différence de la plaque de filtre en céramique, du type de saleté et du degré de contamination.
La pression positive de l'air comprimé s'échappe de l'intérieur de la plaque de filtre pour éliminer le gâteau filtrant restant et les particules fines dans les micropores à la surface de la feuille de céramique causée par l'espace entre la plaque de filtre et le grattoir. Si la pression du lavage à contre-courant est trop élevée, la plaque de filtre est facile à endommager. Si la pression du lavage à contre-courant est trop faible, la puissance du lavage à contre-courant est insuffisante, généralement contrôlée à environ 0,15 MPa.
Le système est principalement composé de réservoirs de stockage d'acide, de pompes à acide, de pipelines de nettoyage, etc. En général, environ 1% de l'acide nitrique dilué est utilisé pour nettoyer chimiquement et dissoudre les particules et les échelles fines. Il est combiné avec un nettoyage à ultrasons pour former un dispositif de nettoyage combiné pour favoriser la coopération chimique avec l'action physique, le liquide est en continu et dispersé, et le taux de réaction chimique est grandement favorisé.

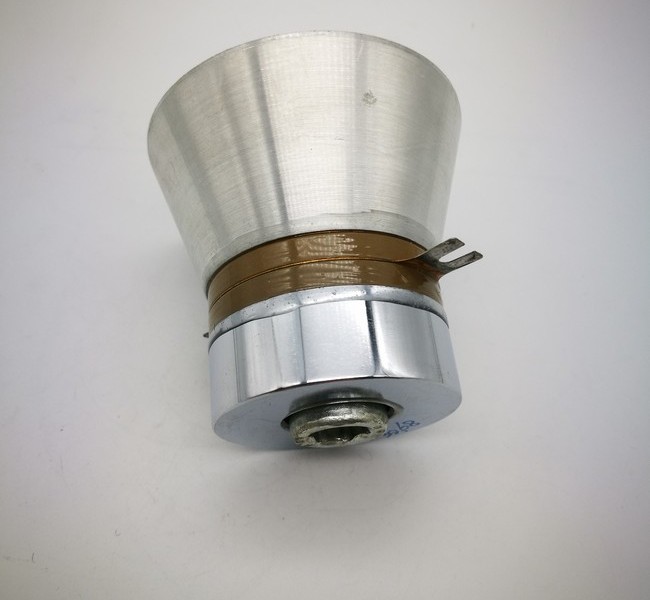

Il comprend un générateur à ultrasons, une boîte de vibration à ultrasons et des câbles de connexion associés. In the combined cleaning stage after the ceramic filter is stopped, the ultrasonic generator sends out a high-frequency signal, which is converted into a high-frequency mechanical oscillation wave by the ultrasonic transducer and continuously impacts the ceramic filter plate, so that the dirt on the surface of the ceramic filter plate and the gap is rapid peel off, achieve the purpose of quickly dredging the micropores and purifying the surface of the plaque de filtre.
Dans le fonctionnement normal de déshydratation du filtre en céramique, un grand nombre de particules fines resteront à la surface et les micropores de la plaque de filtre en céramique après l'aspiration à vide, la déshydratation et les procédures de décharge. La plaque de filtre pénètrera dans la zone de lavage à contre-courant pour le nettoyage après chaque cycle de filtration, mais le fonctionnement à long terme ne reposant que sur le lavage à contre-courant ne peut pas complètement éliminer le carbonate de calcium fin, le sulfate de calcium et d'autres produits chimiques. Par conséquent, après avoir fonctionné pendant une période de temps, il entrera automatiquement le processus de nettoyage combiné en fonction de l'heure actuelle. La plaque de vibration à ultrasons dans le réservoir de nettoyage commence à fonctionner et les accessoires à la surface de la plaque de filtre sont retirés mécaniquement. Dans le même temps, une quantité appropriée de dilue est ajoutée au réservoir de nettoyage. L'acide nitrique et l'eau propre sont mélangés et conduits dans la plaque de filtre à travers la tête de distribution, et le colmatage dans les micropores de la plaque de filtre est lavé de l'intérieur vers l'extérieur. Grâce à l'interaction du nettoyage à ultrasons, du nettoyage chimique et du nettoyage de l'eau en backflush, la haute efficacité des opérations de filtration ultérieures est garantie et la plaque de filtre est restaurée à ses performances de pré-filtration. Généralement, il y a deux à quatre nettoyages à ultrasons et nettoyage chimique pendant environ une demi-heure par jour au besoin.
Le système de nettoyage à ultrasons du filtre en céramique est principalement composé d'une alimentation à ultrasons, d'une boîte de vibration à ultrasons et de câbles accessoires. La boîte de vibration est installée dans le réservoir de nettoyage des deux côtés de la plaque de filtre. Le fond est la sortie d'un tube creux, et le cordon d'alimentation est connecté au générateur d'alimentation à ultrasons du tube. La buse a un fil de soie, qui est fixé et scellé avec un écrou. Lors du nettoyage, il y a un certain niveau d'eau à l'intérieur du réservoir. Lorsque la plaque de vibration à ultrasons fonctionne, le liquide est vibré pour générer des dizaines de milliers de minuscules bulles sous vide. Ces bulles sont générées et cultivées dans la zone de pression négative formée par la propagation longitudinale de l'onde à ultrasons. La zone de pression positive se ferme rapidement. Dans ce processus appelé l'effet de cavitation, les petites bulles peuvent générer une haute pression instantanée dépassant la pression atmosphérique lorsqu'elles sont fermées. La haute pression instantanée générée en continu a un impact sur la surface de la plaque en céramique comme une série de petites explosions. La saleté à la surface de la plaque en céramique et l'écart peuvent être rapidement décollées, et la plaque de filtre en céramique qui doit être nettoyée peut être purifiée et drague. Le nettoyage à ultrasons et le nettoyage chimique coopèrent pour dissoudre une matière solide attachée à la plaque de filtre en céramique et la séparer complètement du milieu du filtre. Néanmoins, de nombreux facteurs affectent l'effet de nettoyage de la boîte de vibration à ultrasons, notamment: principalement:
Généralement, une basse fréquence est utilisée pour la saleté difficile à nettoyer et qui a des particules plus grandes; La fréquence élevée convient aux occasions de nettoyage délicates. Par conséquent, selon les différentes propriétés du minerai et la pollution de la plaque en céramique, la fréquence générée par le générateur à ultrasons peut être ajustée de manière appropriée pour garantir le meilleur effet de nettoyage de la plaque de filtre.
Selon la fréquence, il est généralement choisi pour être d'environ 0,5 à 1,5 W / cm2. Si la puissance est trop petite, le nettoyage ne sera pas propre, tandis que l'effet de nettoyage est bon si la puissance est trop grande, mais elle peut endommager la plaque de filtre en céramique.
Généralement, à 20 à 50 degrés Celsius, l'effet de cavitation est le meilleur. La température liquide trop élevée entraînera l'interruption des bulles générées, mais affaiblira l'onde à ultrasons et peut endommager la boîte de vibration.
Choisissez un liquide clair avec une faible viscosité. Une solution de nettoyage qui est trouble ou contient trop de matières en suspel absorbera l'énergie des ondes à ultrasons et réduira l'effet des ondes à ultrasons.
Selon différents formulaires d'installation, les boîtes de nettoyage à ultrasons peuvent être divisées en deux types: type de plug-in et type de levage.
La boîte de vibration de nettoyage à ultrasons rechargeable est composée d'une boîte de vibration, d'une tige à vis, d'un écrou, etc. La tige de vis est soudée sur la boîte de vibration, et la boîte de vibration est installée entre deux plaques de filtre en céramique. La tige de vis est insérée dans la connexion courte fixe dans le corps de la rainure et est fixée par deux écrous supérieurs et inférieurs. La hauteur d'installation de la tige de vis est ajustée pour garantir que la boîte de vibration est située sur la piste en cours de la plaque de filtre en céramique. Au stade de nettoyage des articulations, la plaque de filtre en céramique effectue un mouvement circulaire à basse vitesse avec la rotation du rotor et traverse à son tour la zone de travail de la boîte de vibration à ultrasons. L'onde mécanique émise par la boîte de vibration à ultrasons est transmise dans le liquide et agit sur la plaque de filtre en céramique à travers le liquide pour terminer les travaux de nettoyage.
Le dispositif de levage est composé d'une boîte de vibration à ultrasons, d'une tige de levage, d'un dispositif de levage et de commutateurs de limite supérieure et inférieure, etc. La boîte de vibration et la tige de levage sont connectées de manière rigide. Lorsque le filtre en céramique est en fonctionnement normal, le dispositif de levage entraîne la tige de levage et la boîte de vibration à ultrasons pour augmenter et s'arrête au niveau de l'interrupteur de limite supérieure, et la boîte de vibration est levée et maintenue au-dessus du niveau liquide du réservoir. Lors du stationnement et de l'entrée dans la phase de nettoyage combinée, le dispositif de levage entraîne la tige de levage et la boîte de vibration à ultrasons pour descendre et s'arrête à l'interrupteur de limite inférieure, et la boîte de vibration entre et reste en dessous du niveau liquide du liquide de nettoyage. À l'heure actuelle, l'ultrasons commence à fonctionner, la plaque de filtre en céramique se déplace dans un mouvement circulaire à basse vitesse avec la rotation du rotor et passe séquentiellement à travers la zone de travail de la boîte de vibration ultrasonique. L'onde à ultrasons pénètre dans les écarts fins et les petits trous, et l'intérieur des micropores en forme de complexe de la plaque de filtre en céramique est nettoyé. Avec la rotation cyclique du rotor, la surface et les micropores de la plaque de filtre en céramique sont progressivement nettoyées. Après le nettoyage, le filtre en céramique entre dans la prochaine procédure de démarrage normale et la boîte de vibration à ultrasons est à nouveau augmentée au-dessus du niveau liquide du réservoir.
Il n'est pas difficile de voir à partir de la structure ci-dessus que la boîte vibrante à ultrasons plug-in est immergée sous le niveau du liquide pendant une longue période, et de nombreux matériaux filtrés par le filtre en céramique sont très corrosifs, ce qui peut provoquer des fissures dans la coque de la boîte vibrante et la pénétration du liquide dans la boîte. Provoque un court-circuit ou une surcharge du circuit électrique. En outre, la boîte de vibration est fixée dans le réservoir de suspension, ce qui augmente la difficulté du démontage et de l'entretien. La position d'installation fixe elle-même fait que le réservoir forme de nombreux coins morts, ce qui n'est pas facile à laver. La boîte de vibration à ultrasons de type Lift a des avantages évidents. Il n'entre dans le réservoir de nettoyage en cas de besoin. Dans le même temps, il est très pratique de remplacer, de démonter et de rincer, ce qui améliore considérablement la stabilité et la fiabilité du système de filtre en céramique. Cependant, la structure complexe de la boîte de vibration à ultrasons de levage et le degré d'automatisation plus élevé entraîneront inévitablement une augmentation du coût de fabrication du filtre en céramique. Les entreprises devraient choisir leur propre programme de nettoyage à ultrasons en fonction de leurs propres conditions.
