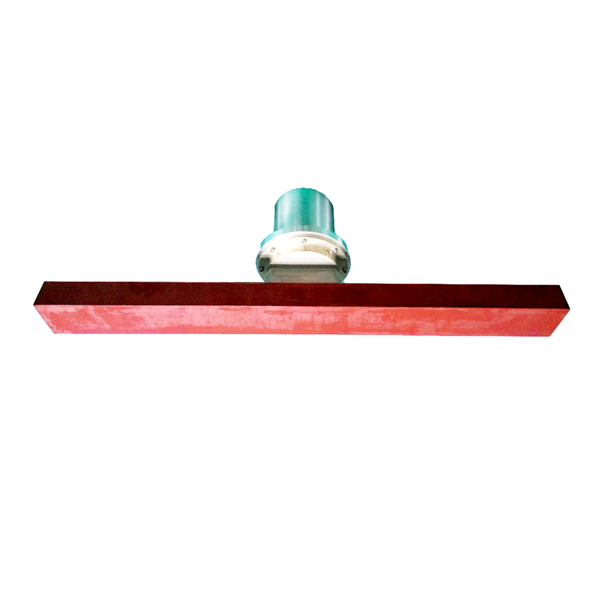

Transducteur de tableau plan à haute fréquence du matériau composite piézoélectrique
Le réseau planaire est composé de plusieurs unités de réception identiques disposées dans un ordre régulier, qui peuvent recevoir des signaux acoustiques directionnels de sous-marin. Chaque canal est en sortie indépendante, en utilisant la technologie de retard numérique et l'opérateur de formation de faisceaux numériques pour former plusieurs faisceaux directionnels simultanément dans l'espace, permettant à un tableau de détecter simultanément des cibles dans plusieurs directions, améliorant le taux de recherche et le taux d'utilisation du tableau.
Direction de l'application:
Sonar à balayage latéral bathymétrique, sonar multi-faisceau, guidage acoustique, le système de sonar de recherche de direction, l'imagerie acoustique sous-marine, le système de surveillance du sonar passif, le système de sonar de détection de petite cible, etc.
Nom de la marque: | Faire un coup de fouet |
N ° de modèle: | Tableau de matériaux composites piézoélectriques |
MOQ: | Négociable |
Paiement: | T / t, l / c |
Délai de livraison de commande : | Dans les 30 jours ouvrables |
Transport: | Par Air via Express Company, comme DHL, TNT, UPS, EMS |
Indice technique | LA64 | PA4848-300 |
Formulaire | Réseau linéaire | Tableau de la zone |
Numéro de canal | 64 | 48 × 48 |
Fréquence de travail | 50 kHz ~ 70 kHz | 280khz ~ 320 kHz |
Réception de la sensibilité Volatge | -191db （@ 60 kHz） | -195db （@ 300khz） |
Directivité horizontale des éléments du tableau | 100 ° | 53 ° |
Directivité verticale des éléments du tableau | 23,5 ° | 53 ° |
Cohérence de l'amplitude des éléments du tableau | ＜ 3DB | ＜ 3DB |
Forme de sortie du tableau | Extrémité unique / différentiel | Extrémité unique / différentiel |
Remarques | Autres exigences peut être personnalisé | Autres exigences peut être personnalisé |
Direction de l'application:
Sonar à balayage latéral bathymétrique, sonar multi-faisceau, guidage acoustique, le système de sonar de recherche de direction, l'imagerie acoustique sous-marine, le système de surveillance du sonar passif, le système de sonar de détection de petite cible, etc.
* Tous les produits peuvent être personnalisés en fonction des exigences du client.
Weifang Jude Electronic Co., Ltd est un fabricant de composants en céramique piézoélectrique , nous sommes engagés dans cette industrie depuis 20 ans, nous avons notre propre personnel technique expérimenté, nous obtenons la certification ISO 9001.
Nous coopérons avec les universités nationales de première classe, établissons une salle de R&D en céramique piézoélectrique professionnelle, avec tout ce soutien, nous pouvons fournir la meilleure qualité de produit et le meilleur service.
Institut de recherche et développement: www.xjtcyjy.com
Certification:
Usine:
Expédition:
La plupart des produits sont livrés à Client by Air via Express Company, comme DHL, UPS, TNT , EMS , etc.
Temps de transport : Une semaine peut arriver au bureau du client après l'envoi de nous , .
nous avons suffisamment d'emballage intérieur en mousse et d'emballage de peau .
