Qu'est-ce que Piezo Composite?

Qu'est-ce que Piezo Composites?

Les composites piézoélectriques sont un type spécial de matériau en céramique et polymères piézoélectriques inorganiques (tels que des résines époxy ou des polymères actifs) dans un certain rapport de volume, un rapport masse et différentes méthodes de connexion.

Ce matériau combine les excellentes propriétés piézoélectriques des matériaux piézoélectriques inorganiques et les excellentes propriétés de traitement des matériaux polymères, et peut présenter un effet piézoélectrique sans traitement tel que l'étirement. Les propriétés piézoélectriques des composites piézoélectriques sont isotropes à l'intérieur du film, afin qu'ils puissent présenter les mêmes propriétés piézoélectriques dans n'importe quelle direction.

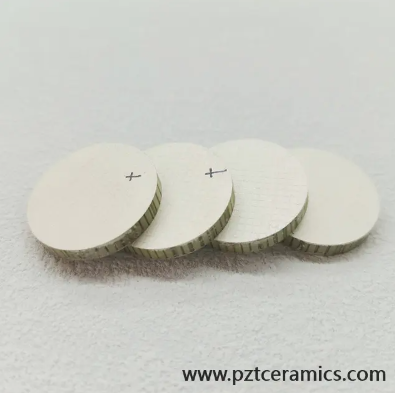

Matériau composite piézoélectrique

Selon différentes méthodes de connexion, il existe de nombreux types de composites piézoélectriques: les communs sont 0-3, 1-1, 1-3 et 2-2. Dans ces types, le premier nombre indique la dimension de connexion du matériau piézoélectrique, et le deuxième nombre indique la dimension de connexion du polymère. Cette méthode de classification aide à décrire comment l'effet piézoélectrique du matériau est affecté dans diverses directions.

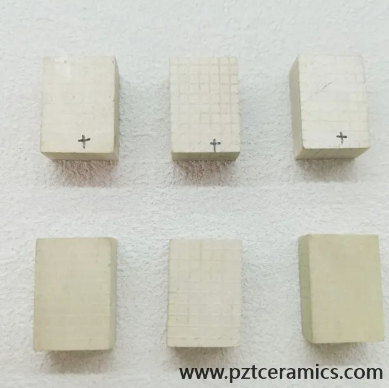

Matériau composite 1 à 3 types

Les composites piézoélectriques ont une valeur d'ingénierie importante et des prospects d'application en raison de leur large application dans les capteurs, les dispositifs de conversion d'énergie et les systèmes de contrôle des vibrations.

Avantages des composites piézoélectriques

Pression sonore à faible diaphonie: les composites piézoélectriques peuvent supprimer efficacement les vibrations latérales et réduire la pression sonore de la diaphonie, ce qui est bénéfique pour améliorer la précision et la stabilité des performances des capteurs et des sondes.

Faible facteur de qualité mécanique Valeur Q: une faible valeur Q signifie que le matériau peut dissiper efficacement l'énergie pendant les vibrations, ce qui contribue à réduire le phénomène de résonance du système de vibration et à améliorer la stabilité et la capacité d'anti-interférence du système.

Grande bande passante: les composites piézoélectriques ont une large bande de fréquence de fonctionnement et peuvent traiter des signaux de fréquences multiples, ce qui convient aux scénarios d'application à large bande.

Grand coefficient de couplage électromécanique: le coefficient de couplage électromécanique élevé du matériau signifie que l'énergie électrique peut être convertie efficacement en vibration mécanique ou vice versa, ce qui améliore l'efficacité et la sensibilité de la conversion d'énergie.

Sensibilité élevée: la sensibilité élevée et l'excellent rapport signal / bruit des composites piézoélectriques les font bien fonctionner dans les applications de détection et de détection, et peuvent capturer de minuscules signaux et améliorer la précision de la mesure.

Caractéristiques stables sur une grande plage de température: le matériau a une bonne stabilité de la température et peut maintenir des propriétés électromécaniques stables dans une large gamme de conditions de température, ce qui convient à une utilisation à long terme dans divers environnements.

Facile à traiter: les matériaux composites piézoélectriques sont faciles à traiter et à former des structures de sonde complexes, et peuvent répondre à diverses exigences de conception grâce à de simples techniques de coupe et de remplissage.

Facile à assortir avec des matériaux de différentes impédances acoustiques: le matériau peut être efficacement adapté à une variété de matériaux avec différentes impédances acoustiques, telles que l'eau ou l'acier, et convient aux systèmes de détection et de contrôle acoustiques dans des environnements complexes.

Applications des composites piézoélectriques

Les composites piézoélectriques sont largement utilisés dans de nombreux domaines en raison de leurs caractéristiques de performance supérieures, y compris principalement les aspects suivants:

Capteurs à ultrasons médicaux:

Les composites piézoélectriques ont des applications importantes dans les capteurs à ultrasons médicaux. Par rapport aux capteurs en céramique traditionnels, les capteurs composites piézoélectriques ont une sensibilité plus élevée dans l'eau et la constante piézoélectrique statique. Dans l'imagerie photoacoustique, ces capteurs peuvent améliorer considérablement le rapport signal / bruit et la bande passante, fournissant un support pour l'imagerie haute définition. Dans l'échographie médicale, les capteurs de concentration composite piézoélectrique réduisent l'impédance et augmentent la résistance au focalisation, ce qui rend l'imagerie à ultrasons plus précise et fiable.

Capteurs acoustiques:

Les composites piézoélectriques sont largement utilisés dans les capteurs acoustiques, qui peuvent convertir les ondes sonores en signaux électriques pour obtenir une détection et une mesure sonores. Cette application est particulièrement importante dans le positionnement acoustique, la surveillance environnementale et le contrôle du son industriel.

Transducteurs à ultrasons:

Dans les transducteurs à ultrasons, les composites piézoélectriques peuvent convertir efficacement l'énergie électrique et l'énergie acoustique les unes dans les autres. Dans les domaines du diagnostic ultrasonique médical, du nettoyage à ultrasons, etc., ces matériaux sont largement utilisés pour transmettre et recevoir des ondes ultrasoniques, avec une conversion d'énergie efficace et d'excellentes caractéristiques de transmission du signal.

Moteur piézoélectrique:

Les composites piézoélectriques jouent un rôle dans les moteurs piézoélectriques, qui peuvent convertir l'énergie électrique en énergie mécanique pour faire bouger l'appareil. Cette application est d'une grande importance dans le système d'entraînement des micro-moteurs et des instruments de précision, et est largement utilisé dans les équipements d'automatisation et la technologie de positionnement de précision.

En résumé, les composites piézoélectriques présentent non seulement d'excellentes performances dans l'imagerie par ultrasons médicaux et la technologie des capteurs, mais jouent également un rôle clé dans la détection acoustique, la technologie ultrasonique et les moteurs piézoélectriques. Sa polyvalence et ses excellentes caractéristiques de performance en font l'un des matériaux indispensables et importants de la science et de l'ingénierie modernes.

À propos de nous

Weifang Jude est un fabricant professionnel de matériaux composites piézoélectriques, dédié à la recherche, au développement, à la production et aux ventes de matériaux composites piézoélectriques haute performance. La société possède un équipement de production avancé et une équipe technique qui peut personnaliser une variété de solutions de matériaux composites piézoélectriques qui répondent aux besoins des clients.

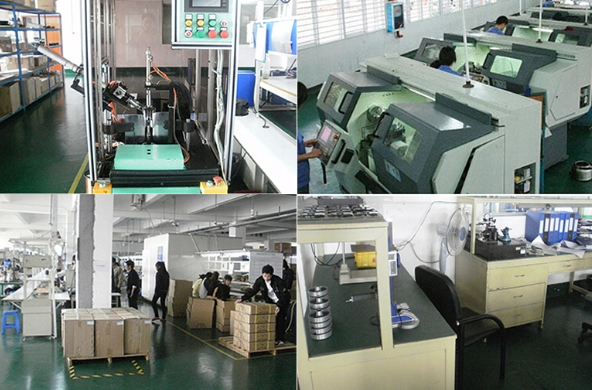

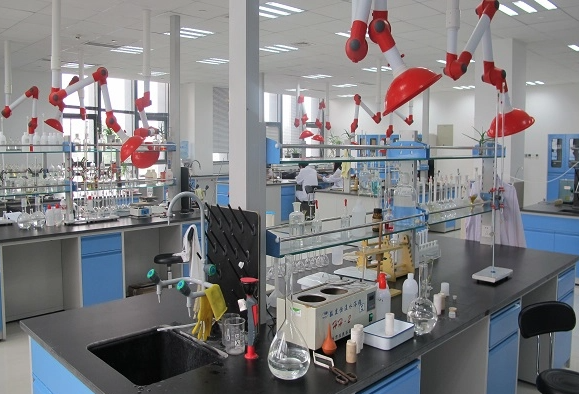

Weifang Jude

Les produits de Weifang Jude sont largement utilisés dans les échographies médicales, les capteurs acoustiques, l'équipement à ultrasons et d'autres domaines industriels, et ont remporté la confiance et les éloges des clients pour leurs performances stables et leur excellente qualité.
