Pour explorer la préparation et l'application de 1-3 composites

Qu'est-ce que le matériau composite piézoélectrique?

Les matériaux composites piézoélectriques sont une classe cruciale de matériaux avec des applications étendues dans divers domaines, y compris des tests industriels non destructeurs, des diagnostics médicaux et un génie biomédical.

Le noyau de ces matériaux est la composante piézoélectrique, qui présente des propriétés liées aux coefficients de couplage électromécaniques, aux qualités électriques, à la résistance au vieillissement et à la bande passante. Ces propriétés ont continuellement évolué pour répondre aux diverses demandes de performance de différents domaines d'application.

Cependant, il est essentiel de noter que différents domaines d'application ont des exigences variables. Par exemple, les tests ultrasoniques industriels nécessitent des matériaux piézoélectriques avec une sensibilité élevée et des rapports signal / bruit, tandis que les systèmes de sonar sous-marine nécessitent des performances hydrostatiques robustes et une correspondance d'impédance avec l'eau. Par conséquent, les chercheurs ont travaillé sur le développement de matériaux piézoélectriques pour répondre à ces diverses exigences.

Qu'est-ce que le matériau composite piézoélectrique 1-3?

1-3 Les matériaux composites piézoélectriques sont une classe de matériaux avancés utilisés dans diverses applications, telles que les tests industriels non destructeurs, les diagnostics médicaux et le génie biomédical. Ces composites sont conçus pour améliorer les performances des éléments piézoélectriques en les combinant avec des matériaux non piezoélectriques dans une configuration spécifique.

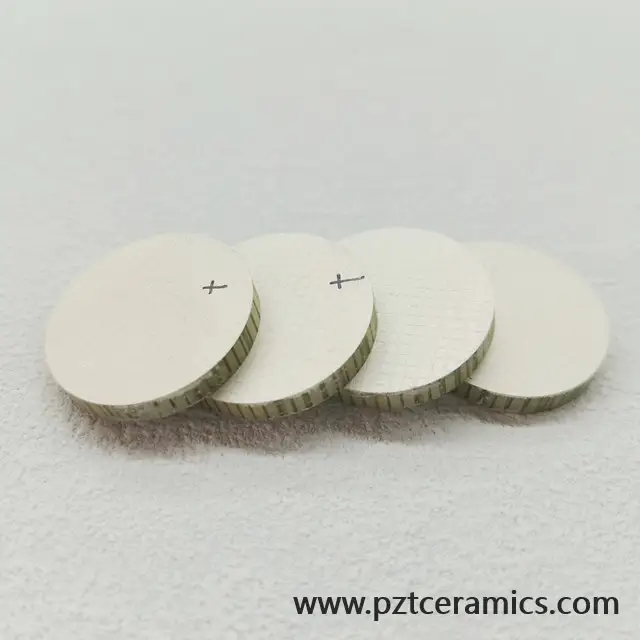

Matériau composite piézoélectrique de type 1 à 3

Le nom '1-3 ' fait référence à un modèle de connectivité spécifique dans ces matériaux composites. Dans une configuration 1-3, la phase piézoélectrique prédomine, formant des éléments discrets et allongés intégrés dans une matrice non piezoélectrique. Cet arrangement permet un contrôle amélioré des propriétés du composite et permet à l'adaptation de ses caractéristiques de répondre aux exigences spécifiques des différentes applications.

1-3 Les matériaux composites piézoélectriques sont favorisés pour leurs avantages uniques en termes de performances et de fabrication. Les principaux objectifs du développement de ces matériaux sont d'améliorer la sensibilité, le rapport signal / bruit et d'autres propriétés pertinentes pour répondre aux demandes spécifiques de diverses applications.

Le concept de composites piézoélectriques 1-3 a révolutionné le domaine des matériaux piézoélectriques, offrant une solution polyvalente et efficace pour un large éventail d'industries. Leurs propriétés sur mesure et leurs configurations innovantes en ont fait des composants essentiels dans de nombreuses technologies de pointe, améliorant la précision et l'efficacité des appareils utilisés dans des domaines tels que les tests non destructifs, les diagnostics médicaux et les systèmes de sonar sous-marin.

Processus de fabrication de 1-3 matériaux composites piézoélectriques

1-3 Les matériaux composites piézoélectriques sont créés à travers divers processus de fabrication qui permettent la disposition contrôlée des piliers en céramique piézoélectrique dans une matrice polymère. Les techniques couramment utilisées pour produire 1 à 3 composites piézoélectriques comprennent:

Méthode de coulée de moisissure

Cette méthode est une approche bien établie et largement utilisée. Il s'agit de disposer des piliers en céramique selon le motif souhaité sur un moule. Ensuite, un polymère, comme la résine époxy, est versé dans le moule dans un environnement sous vide pour assurer une imprégnation appropriée.

Le composite est ensuite durci à des températures élevées, et le matériau est coupé ou moulu à l'épaisseur souhaitée. Des électrodes sont ajoutées et le composite est polarisé pour créer le matériau composite piézoélectrique final 1-3. La disposition des piliers en céramique peut être régulière ou irrégulière, offrant une flexibilité dans la conception. Cependant, la fragilité de la céramique peut entraîner de faibles taux de rendement.

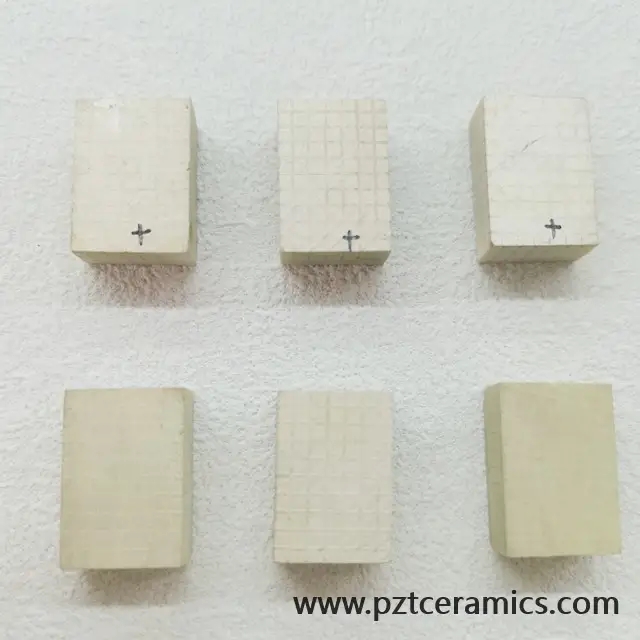

Matériau composite rectangulaire de 1 à 3

Méthode de coupure

Cette méthode est relativement simple et implique de couper la céramique piézoélectrique préogérisée dans des piliers de taille uniforme. Ces piliers sont ensuite disposés dans un moule et intégrés dans une résine époxy.

Le vide est appliqué et le composite est durci. Les zones non remplies sont au sol pour créer le produit final. Les piliers en céramique de cette méthode peuvent être aussi fins que 75 à 100 μm, permettant un contrôle précis sur leur taille. Cependant, cette technique peut être plus coûteuse en raison des déchets de matériaux.

Ces deux méthodes sont les principales approches utilisées dans la production de matériaux composites piézoélectriques 1-3. Ils offrent un équilibre entre la flexibilité de la conception et le contrôle de la disposition des piliers en céramique piézoélectrique. Le choix de la méthode de fabrication peut dépendre de facteurs tels que l'application spécifique, les propriétés des matériaux requises et les considérations de coûts.

Applications de 1-3 matériaux composites piézoélectriques

1-3 Les matériaux composites piézoélectriques ont trouvé des applications importantes dans divers domaines en raison de leurs propriétés uniques et de leurs options de conception polyvalente. Voici quelques-unes des principales zones d'application pour 1 à 3 composites piézoélectriques:

Acoustique sonar et sous-marine: 1-3 Les matériaux composites piézoélectriques sont largement utilisés dans le développement de transducteurs sous-marins et de systèmes de sonar. Leur capacité à fournir un rapport signal / bruit élevé, de fortes performances hydrostatiques et une correspondance d'impédance avec de l'eau les rend idéales pour les applications acoustiques sous-marines.

Transducteurs à ultrasons: Dans les tests industriels non destructeurs et les diagnostics médicaux, les matériaux composites piézoélectriques 1-3 sont utilisés dans des transducteurs à ultrasons. Leur flexibilité de conception et leurs améliorations de performances, telles que une sensibilité élevée et une large bande passante, contribuent à l'amélioration de l'imagerie et à la qualité du signal.

Transducteur sonore ultrasonique

Imagerie par échographie biomédicale: ces matériaux ont un rôle prometteur dans le génie biomédical, en particulier dans le développement de transducteurs échographiques pour les diagnostics médicaux. L'utilisation de matériaux composites 1-3 piézoélectriques dans des transducteurs focalisés améliore la bande passante, l'efficacité de conversion électromécanique et réduit l'impédance, améliorant les performances des dispositifs médicaux à ultrasons focalisés à haute intensité (HIFU).

En résumé, 1-3 matériaux composites piézoélectriques ont acquis une importance dans divers domaines, notamment l'acoustique sous-marine, les tests ultrasoniques, l'imagerie biomédicale et les applications à haute température. Leur combinaison unique de flexibilité de conception et de caractéristiques de performance améliorées en fait un matériau précieux pour améliorer les capacités des transducteurs et des systèmes d'imagerie dans divers domaines.
