La différence entre les disques en céramique piézoélectrique et le buzzer piézoélectrique

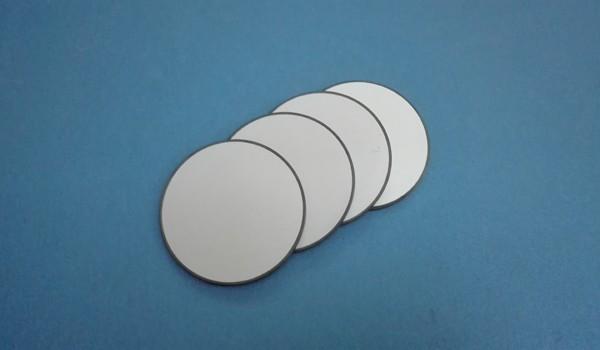

Qu'est-ce qu'un disque en céramique piézo?

Le disque en céramique piézoélectrique , communément appelé puce à buzzer, est un élément sonore électronique. Un matériau diélectrique en céramique piézoélectrique est placé entre deux électrodes de cuivre rondes. Lorsqu'un signal audio AC est connecté aux deux électrodes, la plaque piézoélectrique vibre en fonction de l'amplitude et de la fréquence du signal pour produire un son correspondant. Les feuilles de céramique piézoélectrique sont largement utilisées dans les appareils électroniques tels que les jouets, les montres électroniques de prononciation, les instruments électroniques, les horloges électroniques, les minuteries, etc. en raison de leur structure simple et de leur faible coût.

1. Principe de travail

Lorsqu'un disque en céramique piézo est appliqué avec une tension CC, il produit des déformations de flexion mécanique alternées et répétées, générant ainsi des ondes sonores dans l'air. Sous l'action de la force externe, la feuille de céramique piézoélectrique génère des ondes électriques, qui sont converties en signaux électriques.

2. Caractéristiques

Sensibilité élevée, faible consommation d'énergie, bonne fiabilité, bonne stabilité, résistance élevée et basse température, longue durée de vie, épaisseur mince, légère, petite taille, résistance à haute pression, etc.

3. Objectif spécifique

Ronfleur

Récepteur

Alarme de la batterie

Sphygmomanomètre électronique du capteur

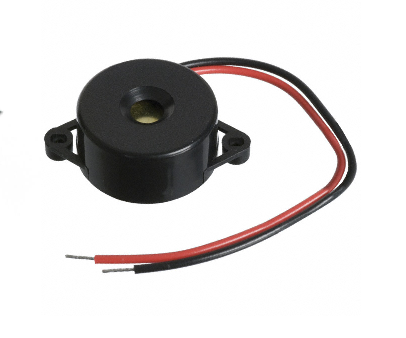

Qu'est-ce que le buzzer piézoélectrique

Un buzzer piézoélectrique est un corps au son qui utilise la céramique piézoélectrique comme transducteur électro-acoustique. Le noyau de ce type d'appareil est un transducteur fait d'une plaquette en céramique piézoélectrique collée sur une feuille de métaux, c'est-à-dire une feuille de buzzer piézoélectrique. Les caractéristiques d'un buzzer piézoélectrique sans bruit de radiofréquence et faible consommation d'énergie le rendent très apprécié et développé très rapidement.

1. Principe de structure

Le buzzer piézoélectrique est principalement composé d'un multivibratrice, d'un buzzer piézoélectrique, d'un match pour impédance, d'une boîte de résonance et d'une coque. Le multivibrateur est composé de transistors ou de circuits intégrés. Lorsque la puissance est activée (1,5 ~ 15 V tension de travail CC), le multivibrateur commence à vibrer et publie des signaux audio de 1,5 ~ 2,5 kHz et que le correspondant d'impédance entraîne le buzzer piézoélectrique au son.

2. Processus de préparation

Le processus de préparation du buzzer piézoélectrique comprend principalement le lot, le broyage à billes, la granulation par pulvérisation, le moulage, le frittage et le post-traitement. Parmi eux, le processus de moulage est un processus très important dans le processus de préparation. Il affecte non seulement la taille et la forme du tube, mais affecte également l'uniformité de la microstructure du corps moulé et l'uniformité de la distribution de phase en fonction des différentes méthodes de moulage, puis affecte le processus de frittage et affecte directement la qualité du produit.

Par conséquent, la méthode de pressage à sec est généralement utilisée. En termes de frittage, l'utilisation d'un tir à moyenne et basse température est un processus conçu pour préparer des produits de buzzer en céramique piézoélectrique PZT de haute qualité sous les principes de sécurité et de fiabilité, d'attention à la protection de l'environnement, de considération raisonnable de la mécanisation, du niveau d'équipement d'automatisation et de l'économie.

3. Sélection du buzzer piézoélectrique

Mode d'entraînement: si le signal de fréquence ne peut pas être fourni au buzzer, envisagez d'utiliser le circuit d'entraînement intégré et appliquez la tension CC. Il existe également différents signaux sonores tels que le ton droit, le ton rapide et le ton lent. (Il existe deux méthodes: l'oscillation auto-excitée est un moyen de générer des ondes sonores en utilisant l'oscillation au point de résonance; l'oscillation excitée est un moyen de générer des ondes sonores à une fréquence loin du point de résonance.)

Taille: la taille affectera la fréquence, la petite taille aura une fréquence plus élevée.

Tension: calculée par V op, entraînée par une onde carrée, plus la tension est élevée, plus le volume est élevé.

Pitch: Les buzzers piézoélectriques ont de nombreuses spécifications, et il est souvent difficile de trouver exactement les mêmes spécifications. Vous pouvez choisir la même pitch et la même fréquence de fermeture pour l'essai.

4. Avantages du buzzer piézoélectrique

(1) Parce qu'il n'y a pas de partie de contact mobile, il a une longue durée de vie et une forte fiabilité. Il peut être utilisé en continu pendant plus de 10 000 heures. C'est un appareil semi-permanent.

(2) Aucun bruit d'arc ou de radiofréquence n'est généré et aucune interférence pour d'autres lignes.

(3) ne provoquera pas de grandes vibrations en raison du relâchement.

(4) Il est contrôlé par le circuit électronique, il peut donc émettre une variété de sons agréables, de sons analogiques et de sons intermittents. Le ton est pur et pas facilement couvert par le bruit.

(5) Avec une excitation de tension, la consommation de courant est faible, généralement inférieure à 20 mA, pas plus de 100 mA.

(6) petit et grand volume, le volume peut atteindre 70 décibels / 20 cm et l'épaisseur du composant n'est que de 1 mm ou moins.

(7) Plage de températures de fonctionnement large.

(8) Il est facile à installer, et il n'y a pas de bobine électromagnétique et de bobine mobile, il n'est donc pas nécessaire de se soucier de la détérioration de l'isolation, et il n'y a aucune possibilité de fuite.

5. Application du buzzer piézoélectrique

Les buzzers piézoélectriques ont en fait trois formes commerciales, à savoir le complexe de buzzer piézoélectrique, un corps de sondage piézoélectrique et un buzzer piézoélectrique, pour répondre à différents besoins sur le marché. Quel que soit le formulaire, son utilisation est inséparable des trois types d'alarme, de jugement et de notification.

Le buzzer piézoélectrique pour l'alarme est utilisé pour la densité de feu, la densité de fumée, la fuite d'air, l'antifère et l'alarme automobile. Le buzzer piézoélectrique pour la notification est utilisé comme notification dans les machines de chasse au poisson, les instruments, les équipements médicaux, les distributeurs automatiques, les machines à laver, les poêles électriques, etc., et est plus avantageux que les indications lumineuses. De plus, le buzzer piézoélectrique avec un son analogique et un son composite peut également être utilisé dans les jouets, les jeux vidéo, etc.
