Un transducteur fait référence à un dispositif qui convertit l'énergie électrique et l'énergie acoustique les unes dans les autres. Le convertisseur qui convertit l'énergie électrique en énergie acoustique est appelé transducteur d'émission; Le convertisseur qui convertit l'énergie acoustique en énergie électrique est un transducteur récepteur. Les principaux indicateurs de performance du transducteur sont la fréquence de fonctionnement, la bande passante de fréquence, la fréquence électro-acoustique, l'impédance à la fréquence de résonance, la directivité (largeur du faisceau de transmission) et la sensibilité. Selon les caractéristiques physiques et les matériaux utilisés, les transducteurs peuvent être divisés en deux catégories: les transducteurs magnétostrictifs et les transducteurs électrostrictifs. Le premier utilise l'effet magnétostrictif des matériaux ferromagnétiques, souvent en nickel ou nickel-fer; Ce dernier utilise les effets électrostrictifs et piézoélectriques et est souvent fait de matériaux diélectriques tels que la céramique de titanate de baryum et la céramique de titanate de plomb moulu.

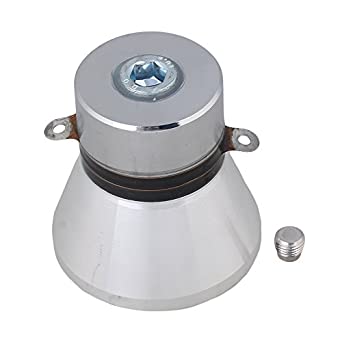

Un transducteur à ultrasons ou un capteur à ultrasons est un capteur acoustique. Les transducteurs à ultrasons utilisent des céramiques piézoélectriques qui résonnent aux fréquences ultrasoniques. L'effet piézoélectrique du matériau convertit les signaux électriques en vibration mécanique. Types de transducteurs à ultrasons: Ils peuvent être divisés en transducteurs piézoélectriques, transducteurs sandwichs, transducteurs cylindriques, transducteurs de corne inversés, etc. Lorsqu'une tension est appliquée à un transducteur piézoélectrique, les transducteurs piézoélectriques, les cristaux piézoélectriques de la taille et de la forme; La tension AC les fait osciller à la même fréquence et générer des ondes ultrasoniques.
Le transducteur se compose d'un boîtier, d'une couche assortie, d'un transducteur à disque en céramique piézoélectrique, d'un support, d'un câble de leads et d'un récepteur de réseau de cymbales. Le transducteur à disque en céramique piézoélectrique est en matériau piézoélectrique PZT-5 polarisé dans la direction de l'épaisseur. Le récepteur de réseaux de cymbales se compose de 8 à 16 transducteurs de cymbales, de deux anneaux métalliques et des joints en caoutchouc.
Les transducteurs à ultrasons sont largement utilisés. Ils sont divisés en industries, agriculture et transport, vivant, médicaux et militaires selon les industries auxquelles ils sont appliqués. Selon les fonctions réalisées, elle est divisée en traitement à ultrasons, nettoyage à ultrasons, détection par ultrasons, détection, surveillance, télémétrie, télécommande, etc.; Selon l'environnement de travail, il est divisé en liquide, gaz, organismes vivants, etc.; Selon sa nature, il est divisé en échographie de puissance, échographie de détection, imagerie échographique, etc.
Les transducteurs en céramique piézoélectrique utilisent l'effet piézoélectrique du corps piézoélectrique polarisé pour atteindre la sortie de tension. La partie d'entrée est entraînée par un signal de tension sinusoïdale, ce qui le fait vibrer à travers l'effet piézoélectrique inverse. L'onde de vibration est couplée mécaniquement au port de sortie à travers les ports d'entrée et de sortie, et la pièce de sortie génère des charges électriques à travers l'effet piézoélectrique positif pour réaliser les deux transformations du corps piézoélectrique de l'énergie électrique-énergie-électrique-électrique. Et obtenir la tension de sortie la plus élevée à la fréquence résonante du transducteur piézoélectrique.
Par rapport aux transformateurs électromagnétiques, les transformateurs en céramique piézoélectrique ont les avantages de petite taille, léger, densité de puissance élevée et à haute efficacité, résistance à la dégradation, résistance à haute température, aucune peur de la combustion, sans interférence électromagnétique et bruit électromagnétique. De plus, le transformateur en céramique piézoélectrique a une structure simple, est facile à fabriquer et est facile à produire en masse, ce qui en fait un composant de remplacement idéal pour les transformateurs électromagnétiques dans certains domaines. Les transformateurs en céramique piézoélectrique sont principalement utilisés dans les convertisseurs de commutation, les ordinateurs de cahier, les pilotes de lampe néon, etc.
Le moteur à ultrasons utilise le stator comme transducteur. L'effet piézoélectrique inverse du cristal piézoélectrique est utilisé pour placer le stator moteur à des vibrations de fréquence ultrasoniques. Ensuite, le frottement entre le stator et le rotor transmet de l'énergie pour faire tourner le rotor. Le moteur à ultrasons a un petit volume, un grand couple, une haute résolution, une structure simple, un entraînement direct, pas de mécanisme de frein, sans mécanisme de roulement, ces avantages sont bénéfiques pour la miniaturisation de l'appareil. Les moteurs à ultrasons sont largement utilisés dans les instruments optiques, les lasers, les processus de microélectronique semi-conducteurs, les machines et les instruments de précision, la robotique, la médecine et le génie biologique.
Le principe du transducteur de nettoyage à ultrasons est d'utiliser des effets physiques tels que la cavitation, la pression de rayonnement et le flux sonore lorsque les ondes à ultrasons se propagent dans la solution de nettoyage, pour décoller la saleté sur les pièces de nettoyage et favoriser la réaction chimique entre le fluide de nettoyage et la saleté, atteindre la dernière fois le but du nettoyage des objets. La fréquence utilisée par la machine de nettoyage à ultrasons peut être sélectionnée de 10 à 500 kHz en fonction de la taille et du but de l'objet de nettoyage, généralement de 20 à 50 kHz. Avec l'augmentation de la fréquence du transducteur à ultrasons, l'oscillateur de Langzhiwan, l'oscillateur longitudinal, l'oscillateur d'épaisseur, etc. peuvent être utilisés. En termes de miniaturisation, il existe des vibrations radiales et des vibrations de flexion d'un vibrateur de plaquette. Le nettoyage à ultrasons a été de plus en plus utilisé dans l'équipement domestique, l'électronique, l'automobile, le caoutchouc, l'impression, les avions, les aliments, l'hôpital et la recherche médicale.

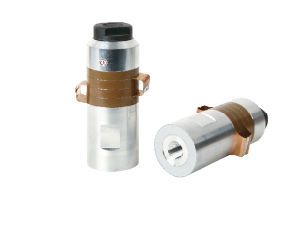

Il existe deux types de transducteurs de soudage à ultrasons : les transducteurs de soudage à ultrasons en métal et les transducteurs de soudage plastique ultrasoniques. Parmi eux, la technologie de soudage en plastique à ultrasons a été largement utilisée. Le soudage à ultrasons utilise la vibration ultrasonique générée par le transducteur et transmet l'énergie de vibration ultrasonique à la zone de soudage à travers la pièce de soudage supérieure. En raison de la grande résistance acoustique de la zone de soudage (c'est-à-dire la jonction des deux soudures), des températures élevées locales seront générées pour faire fondre le plastique ou le métal, et les travaux de soudage sont effectués sous l'action de la pression de contact. Le soudage à ultrasons peut facilement souder les pièces qui ne peuvent pas être soudées par d'autres méthodes de soudage. De plus, il permet également d'économiser des coûts de moisissures coûteux pour les produits en plastique, de raccourcir le temps de traitement, d'améliorer l'efficacité de la production et est économique, rapide et fiable.
En ajoutant l'abrasif fin avec l'outil de traitement à ultrasons à la pièce sous une certaine pression statique, la même forme que l'outil peut être traitée. Pendant le traitement, le transducteur doit générer une amplitude de 15 à 40 microns à une fréquence de 15 à 40 kHz. Les outils à ultrasons rendent l'abrasif à la surface de la pièce soumise à un impact continu d'une force d'impact considérable, détruisant le site de rayonnement à ultrasons, brisant le matériau et atteignant l'objectif de l'élimination des matériaux. Le traitement à ultrasons est principalement appliqué au traitement des matériaux fragiles et durs tels que les gemmes, le jade, le marbre, l'agate et le carbure cimentée, ainsi que le traitement des trous façonnés et des trous profonds fins. De plus, l'ajout de vibrations du transducteur à ultrasons aux outils de coupe ordinaires peut également améliorer la précision et l'efficacité.
La perte de poids à ultrasons consiste à utiliser l'effet de cavitation et les vibrations micromécaniques des transducteurs ultrasoniques pour décomposer et émulsifier les cellules graisseuses excessives sous l'épiderme humain, puis les excréter pour atteindre le but de la perte de poids et de la mise en forme. Il s'agit d'une nouvelle technologie développée à l'international dans les années 1990. La technologie de dégraissant des ultrasons a atteint un développement rapide au pays et à l'étranger.
Le transducteur à ultrasons est utilisé pour recevoir la pression du vaisseau sanguin. Lorsque le ballon est sous pression et étroitement pressé contre le vaisseau sanguin, le transducteur à ultrasons ne peut pas ressentir la pression du vaisseau sanguin car la pression appliquée est plus élevée que la pression de vasodilatation. Lorsque la pression du vaisseau sanguin diminue à une certaine valeur, la pression des deux atteint un équilibre. À l'heure actuelle, le transducteur à ultrasons peut ressentir la pression du vaisseau sanguin. Cette pression est la pression systolique du cœur. Le signal indicateur est envoyé via l'amplificateur pour donner la valeur de la pression artérielle. L'élimination du stéthoscope sur le sphygmomanomètre électronique peut réduire l'intensité du travail du personnel médical.
Dans les environnements toxiques, radioactifs et autres, les gens ne peuvent pas travailler près d'eux et doivent être contrôlés à distance; Les téléviseurs, les ventilateurs électriques et d'autres interrupteurs électriques nécessitent une télécommande. Ceux-ci peuvent être équipés de transducteurs à ultrasons. En transmettant des ondes à ultrasons à distance, le transducteur de réception installé sur le système contrôlé reçoit des signaux, convertit les signaux ultrasoniques en signaux électriques et fait agir le commutateur.
Dans le transport moderne, il est nécessaire de surveiller automatiquement le trafic et le comptage des véhicules afin de saisir le fonctionnement des véhicules. Par exemple, une station de supervision du trafic est équipée d'un transducteur à ultrasons et de son équipement auxiliaire qui peut être utilisé pour la transmission et la réception. Lorsque le véhicule passe, il y aura un retour d'impulsion acoustique. Le nombre de véhicules quotidiens peut être obtenu en comptant et en accumulant. Installez un transducteur à double usage à l'arrière de la voiture pour éviter une collision arrière. L'installation d'un transducteur à ultrasons piézoélectrique récepteur sur la route peut également surveiller la figure de bruit.
L'utilisation généralisée de transducteurs à ultrasons rend la vie des gens de plus en plus pratique, et la qualité de vie augmente et plus. Weifang Jude est un fabricant et fournisseur de transducteurs à ultrasons spécialisés dans la fourniture de transducteurs à ultrasons, fournissant des transducteurs de nettoyage à ultrasons, des transducteurs de soudage à ultrasons et des transducteurs à ultrasons.
