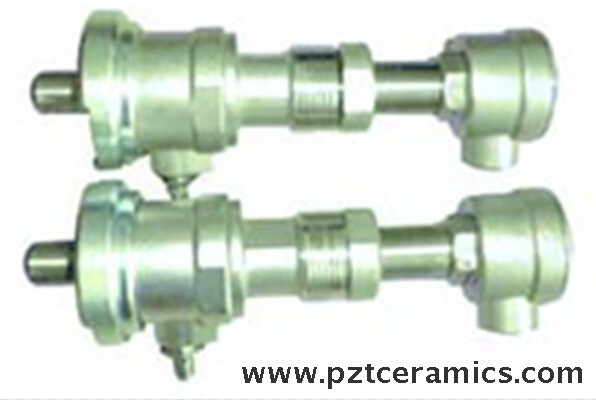

Débitmètre à ultrasons à insertion
Le capteur de débit à insertion à ultrasons fait référence au tuyau mesuré à l'aide d'un outil d'ouverture spécial sans arrêter la production lors d'un forage en ligne. Il s'agit d'une méthode d'installation consistant à mettre en contact direct le capteur et le produit mesuré pour réaliser la mesure du débit. d’épaissir un tuyau sale n’est pas facile à recevoir le signal et beaucoup de temps pour mesurer le problème d’atténuation du signal, présente les caractéristiques d’une installation de production non-stop, sans entretien et indépendant du diamètre du tuyau, sans perte de charge, etc. Le matériau du tuyau est en acier au carbone ou en acier inoxydable peut être soudé directement pour l'installation, les canalisations ne peuvent pas être soudées directement, telles que la fonte spéciale, l'acier au verre, les anneaux carrés, le tuyau de ciment en PVC afin d'éviter les fuites. Lors de la commande, veuillez indiquer le diamètre ou la circonférence exacte du tuyau à tester.
Modèle et données techniques:
Paramètre technique | Type d'insertion standard (Tout droit) | Type d'insertion étendu (pour tuyau de ciment) |
Calibre applicable | DN80mm ci-dessus | |
Matériel | Robinet à boisseau sphérique et sonde: acier inoxydable 316L; base du robinet à tournant sphérique: acier ordinaire (acier inoxydable en option) | |
Fréquence de fonctionnement | 1 MHz | |
Méthode d'installation | Méthode Z | |
Température applicable | -40℃~ 160℃ | |
Taille du trou | Φ19mm(l'installation consiste à utiliser le dispositif d'ouverture de trou spécial fourni par le fabricant et peut être installée sous pression sans arrêter la production)) | |
Note de pression | 1.6MPa(Pression d'installation <0,8 MPa | |
Niveau de protection | IP68 peut être trempé dans l'eau ， profondeur de l'eau ≤3 mètres | |
Espace d'installation | Paroi latérale à la conduite wall≥550mm | Paroi latérale à tuyau wal≥700mm |
Longueur | 186mm | 330mm |
Type de support | Un seul fluide uniforme capable de transmettre des ondes ultrasonores, telles que l’eau, l’eau de mer, les eaux usées, l’alcool et diverses huiles. | |
Turbidité moyenne | ≤20000ppm, le le contenu de la bulle est petit | |
Tuyau applicable | Acier au carbone, acier inoxydable, fonte, cuivre, PVC, aluminium, acier au verre et autres tubes uniformes et denses permettant le revêtement. | |
Câble de signal | 100 mètres au-delà du type de câble blindé simple spécial recommandé SEYV75-2, peut être rallongé à 300 mètres; un câble de câblage doit être appliqué pour augmenter la protection contre les interférences du boîtier métallique, du câble et du câble et non en parallèle, essayez d'éviter les interférences de fréquence. | |
* Tous les produits peuvent être personnalisés en fonction des besoins du client.
Weifang Jude Electronic Co., Ltd est un fabricant decomposants céramiques piézoélectriques, nous sommes engagés dans cette industrie depuis 20 ans, nous avons notre propre usine, du personnel technique expérimenté, nous obtenons la certification ISO 9001.
Nous coopérons avec les universités nationales de premier ordre, établissons une salle de R & D en céramique piézoélectrique professionnelle, avec tout ce soutien, nous pouvons fournir la meilleure qualité de produit et le meilleur service.
Institut de recherche et développement:www.xjtcyjy.com
Certification:
Usine:
Livraison:
La plupart de nos produits livrés au client par voie aérienne via une société de messagerie, comme DHL, UPS, TNT, EMS, etc.
Temps de transport: une semaine peut arriver au bureau du client après l'envoi de notre part.
Nous avons assez de mousse d'emballage intérieur et d'emballage de peau.
Contactez nous:
E-mail: sales@pztceramics.com
violet.shan@pztceramics.com
